Stahlschornsteine - Technik und Design

Für die Produktsparte Stahlschornsteine bieten wir unseren Kunden Komplettlösungen von Engineering über Fertigung bis zur Montage an.
In unseren Fertigungsstätten produzieren wir Anlagen bis 120m Höhe und 4m Durchmesser.

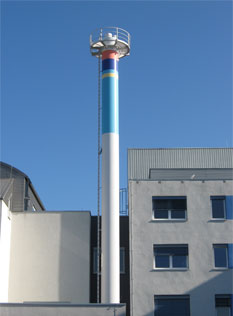

Der Stahlschornstein für das Krankenhaus in Bad Arolsen(Bild rechts) mit seinen fünf rauchgasführenden Innenrohren aus Edelstahl garantiert eine hohe Lebensdauer. Die Festlegung des Werkstoffes sowie der Korrosionsklasse für die Inliner erfolgt heute nach EN 13084-7.

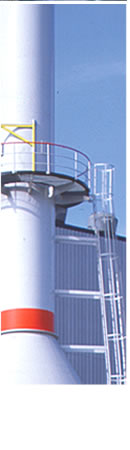

Der Schwingungsdämpfer ist integrierter Bestandteil der Stahlschornsteinbühne und genügt somit auch optischen Ansprüchen. Modernes Design und die vielfältigen farblichen Gestaltungsmöglichkeiten haben bewirkt, dass Stahlschornsteine heute verstärkt an Gebäuden mit anspruchsvoller Architektur eingesetzt werden.

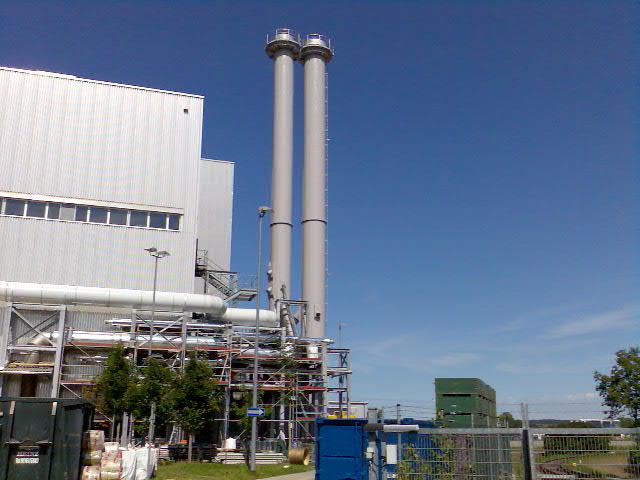

2 Stahlschornsteine, BWM AG - Werk Landshut (2007)

Für die BMW AG in Landshut lieferte und montierte die Schubeis Apparatebau GmbH 2 Stahlschornsteinanlagen, eine einschalige Abluftanlage (Typ I) mit 11 Abluftstutzen und eine zweischalige Abgasanlage (Typ II) für Abgas aus Erdgasverbrennung.

Die zwei 36m hohen Anlagen sind freistehend und je mit Flüssigkeitsschwingungsdämpfern ausgestattet. Eine Herausforderung bei in Reihe stehenden Stahlschornsteinen ist, den Effekt des Inteferenzgallopings über ein hohes Dämpfungsdekrement des Schwingungsdämpfers zu verhindern.

Stahlschornsteine und Umwelt

Stahlschornsteine sind heute mehr denn je Bestandteil moderner Umwelttechnologie.

Die behördlichen Auflagen haben dazu geführt, dass in der Aluminium-Industrie Wäscher zur Reinigung ölhaltiger Prozeßabluft eingesetzt werden. In diesen Wäschern wird die Abluft in Öl und Luft getrennt, wobei das Öl recycelt und in den Produktions-Kreislauf zurückgeführt wird. Die Stahlschornsteine dienen hierbei zum Ausstoß der gereinigten Abluft.

Das herkömmliche Bild von rauchenden Stahlschornsteinen mit hohen Belastungen für die Umwelt ist heute vielfach nicht mehr zeitgemäß.

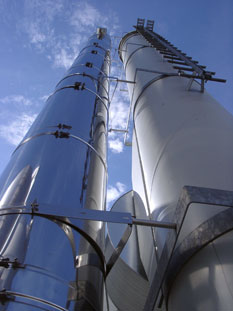

Satellitenanlage Jüterborg -
Stahlschornstein mit Elementschornstein
angebunden als Satellit (2004)

Elementschornsteine und Satellitensysteme

Edelstahlelemente stellen eine kostengünstige Lösungsmöglichkeit für kleine Abgasanlagen an Erdgasfeuerstätten dar.
Dabei sind Schornsteinelemente vielseitig einsetzbar und können entweder direkt am Gebäude oder an einem tragenden Stahlschornstein (Bild links) befestigt werden. In beiden Fällen ist die Montage mit geringem Zeitaufwand durchführbar.
Als Grenzen der Elementschornsteine sind die geringe freikragende Länge, sowie große Differenzen beim Abgas-Betriebsdruck zu nennen. Für derartige Fälle empfehlen wir den Umstieg auf vollgeschweißte Edelstahlrohre als Satellitenrohre.

Ob ein Stahlschornstein als Satellitenträger nachgerüstet werden kann, muss zunächst statisch überprüft werden.
